Se rompió una pieza, la máquina está parada, y resulta que no hay plano, el fabricante cerró o la importación tarda meses. Es una de las urgencias más caras de la industria. Ahí entra la ingeniería inversa, que mucha gente confunde con copiar una pieza, cuando en realidad es bastante más que eso.
Qué es (y qué no es) la ingeniería inversa
Ingeniería inversa es reconstruir el diseño de una pieza a partir de la pieza física, sin plano de origen. No es solo medirla y replicarla. Una pieza gastada o rota ya no tiene sus medidas originales, así que copiarla tal cual repetiría el desgaste o el defecto que la hizo fallar. El trabajo real es entender qué función cumplía, deducir sus medidas de diseño y generar un plano nuevo y correcto.
Del objeto al plano, paso a paso
El proceso, en orden:

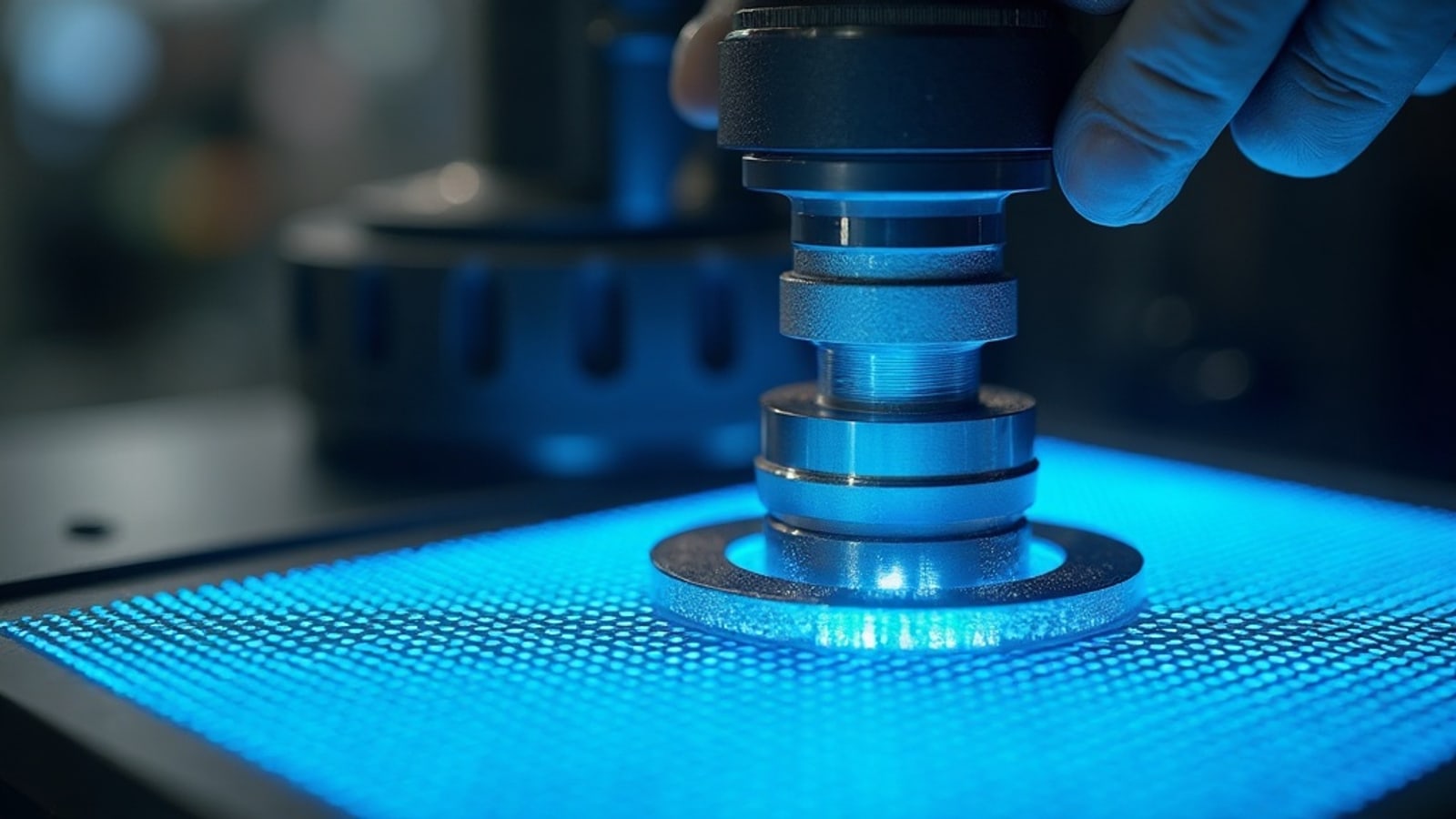

- Medición: con calibrador, micrómetro y, cuando hace falta, escáner 3D, se levanta la geometría real de la pieza.
- Análisis de función: cómo monta, con qué embona, qué esfuerzo recibe, dónde está el desgaste. Esto revela qué medidas son críticas y cuáles no.
- Reconstrucción de diseño: se separan las medidas de desgaste de las de diseño y se definen las cotas y tolerancias que la pieza necesita de verdad.
- Plano nuevo: se documenta todo en un plano fabricable, con material, tolerancias y acabados.
- Fabricación: se maquina la pieza con ese plano, ya con criterio de proceso.
Hasta aquí parece solo reconstruir. Pero el paso de análisis abre una puerta que casi nadie aprovecha.
No se copia la pieza, se recupera la intención de diseño
Aquí está el punto. Una pieza que falló muchas veces probablemente tenía un punto débil de origen. Al reconstruir su diseño, no estamos obligados a repetir ese error: se puede cambiar el material por uno más resistente, ajustar un radio que concentraba esfuerzo, mejorar un acabado o cerrar una tolerancia que importaba. La ingeniería inversa bien hecha no devuelve la misma pieza, devuelve la pieza que debió ser, con un plano que antes no existía.
Cómo lo abordamos
Con una foto o la pieza física en mano, medimos, reconstruimos el plano y definimos el proceso de fabricación correcto, sea maquinado CNC, electroerosión o una combinación. Y le entregamos el plano, que queda como suyo para futuras reposiciones. La próxima vez que esa pieza falle, ya no parte de cero. Esto es parte de nuestro servicio de diseño e ingeniería inversa.
¿Qué es la ingeniería inversa de una pieza?
Es reconstruir el diseño y el plano de una pieza a partir de la pieza física, cuando no existe plano original. No es solo copiarla: implica entender su función y deducir sus medidas de diseño, no las de desgaste.
¿Necesito el plano original para fabricar una refacción?
No. Con la pieza física, o incluso una foto con referencias, se puede levantar la geometría, reconstruir el plano y fabricarla. Es justo para cuando no hay plano ni proveedor.
¿Se puede mejorar la pieza en el proceso?
Sí, y suele convenir. Si la pieza fallaba por material, por un radio o por una tolerancia, la ingeniería inversa permite corregirlo y entregar una versión más resistente, no una copia del defecto.
¿Qué necesitan de mi parte para empezar?
La pieza física o buenas fotos con alguna medida de referencia, y saber cómo trabaja (qué monta, qué esfuerzo recibe). Con eso medimos y reconstruimos el plano.
